必要性分析

国家电网各地电力培训学校基本都是采用服务器裸机+图形工作站的解决方案，我们称之为传统硬件方案，传统硬件方案存在如下等诸多缺陷:

建设经济成本过高

现阶段培训学校各业务系统的培训系统独立建设、独立采购，导致硬件设备重复投资，建设成本过高。例如：南瑞科技D5000系统、南瑞科技OPEN3000系统、南瑞科技NS5000系统、东方电子DF8003系统等，每套系统都有自己独占的服务器和配套数星的图形工作站。

硬件资源浪费严重

各业务系统独占服务器和工作站，而培训工作的时长和计算资源利用需求都有限，导致硬件长期处于低负载运行或待机闲置状态，性能利用率低，计算资源浪费严重。根据对电校的使用统计，服务器和工作站的开机时间小于10％,开机运行时间内,CPU和内存的使用率也只有30%。

培训教室场地过多

培训学校需要部署不同的业务系统，而一台工作站仅支持部署一套业务系统，对应至少1间教室。若有10套业务培训系统，至少需要10间培训教室。业务软件部署的独占特性，导致培训教室过多，场地需求量大。

培训准备工作繁琐

各业务培训系统设备平时处于关机闲置状态，每次培训前都需提前展开准备工作，如服务器状态检查、业务系统检查、工作站硬件检查、人机程序检查、网络检查、培训账号创建等等。此外，设备长时间关机闲置也会增大故障的可能性，如遇故障还需要协调厂家进行维修和恢复。导致准备工作繁琰、时间成本高。

双模云解决方案

针对电力培训学校这样特殊的应用场景，降低硬件投资，杜绝硬件资源浪费，同时提高培训工作的效率，最好的解决方案就是采用云计算技术，实现硬件资源共享。

市场主流的云产品包括两个形态:云平台和云桌面，即服务器虚拟化和桌面虚拟化。对应到培训学校应用场景中，云桌面可替代过去培训教室的图形工作站，云平台可替代过去每个业务系统的服务器，相比传统方案已有质的飞跃进步，但同时部署两套云，仍旧需要较高的建设和维护成本。

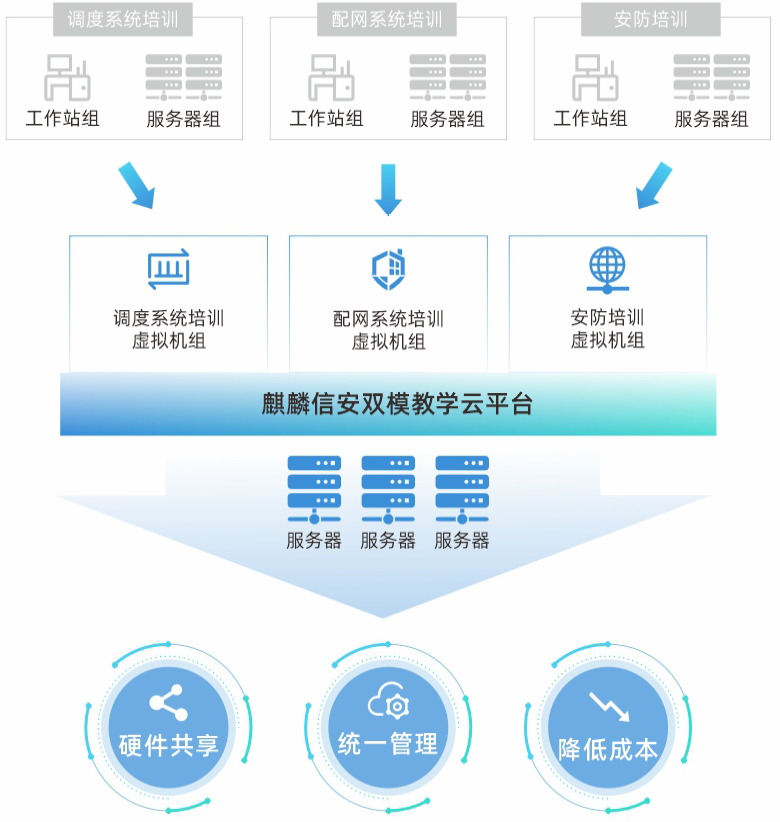

麒麟信安设计的共享双模教学云平台解决方案则可同时支持云平台和云桌面两种模式，解决一云双模混合使用的需求。大大降低硬件投资成本和场地资源需求。

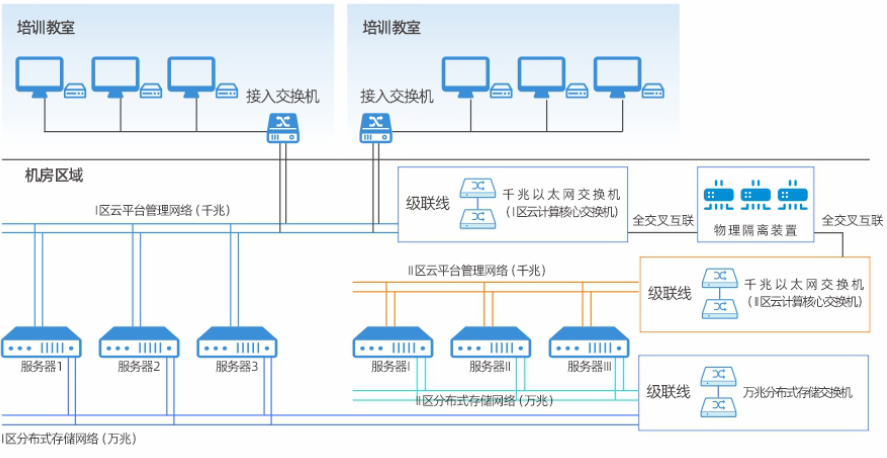

网络结构

以上网络结构中配置了若干台服务器，服务器上部署双模云平台，通过网络组建一个超融合架构的云计算平台。

服务器1、服务器2、服务器3搭建一套独立的双模云平台，支撑虚拟服务器和虚拟工作站的运行。

服务器1、服务器II、服务器I搭建一套独立的双模云平台，支撑虚拟服务器和虚拟工作站的运行。

两套集群之间通过物理隔离装置连接，用于模拟电力生产大区和安全接入区。

通过麒麟信安双模云平台的硬件资源池化管理，计算资源、网络资源、存储资源都可提供给多个培训业务系统共享使用。只要所有的业务系统不是同时运行，则都可以按照课程编排，轮流进行相应业务系统的培训。

所有的虚拟服务器和虚拟工作站可以进行编组管理。例:上一堂课培训NS5000系统，下一堂课程若培训D5000系统，则系统管理员可以把NS5000组的虚拟工作站按组批量关机，同时把D5000组的虚拟服务器、虚拟工作站依次开机。整个过程都由管理员通过管理平台图形化操作完成，操作简捷高效，10分钟内即可完成。

教学软件

教学功能管理

功能项：技术指标

屏幕广播：将教员机屏幕传输到单个、部分或全部学员电脑上

学员演示：教员指定一个学员进行示范操作，将该学员的计算机屏幕操作，传输到其他学员电脑上

共享白板：教员和学员共享一块画板，在上面合力完成一幅绘画，也可以把教员或特定单个或部分学员的绘画过程，呈现给其他学员欣赏

监看：教员监看单个或多个学员电脑屏幕操作，并可轮巡切换

文件分发：教员将选择的文件或文件夹，传输到学员机的指定位置

文件提交：提交由学员发起，收集由教员发起，二选一

黑屏：维护课堂纪律，让学员屏幕上只显示特定的图片或文字，学员不能操作。

班级管理：教员可建立不同的班级模型，每个模型中的学员与实际情况一一对应，便于管理与统计。

签到点名：通过签到功能，教员可掌握学员出勤信息

考试评价管理

功能项：技术指标

答题卡考试：教员从创建答题卡，然后开始执行考试，最后进行考后的评分分析统计

调查：调查是一种即兴的应用模式，教员可以在任何时间发起，实时检验学员对知识点的掌握，或对特定问题的选择取向

抢答竞赛：教员和学员共享一块画板，在上面合力完成一幅绘画也可以把教员或特定单个或部分学员的绘画过程，呈现给其他学员欣赏

方案创新价值

灵活

双模云平台支持用户账号管理，可以给每批培训学员创建临时账号，并且按照模板发布学习虚拟机，做到灵活与安全兼顾;

低成本

硬件资源通过双模云平台共享，硬件投资成本大幅度缩减;云终端替代图形工作站，培训教室建设成本大幅下降;

高可靠性

双模云平台采用超融合集群架构，任意服务器故障，不影响虚拟服务器和虚拟工作站的运行;

高可用性

采用集群分布式存储架构，数据多副本存储，不会存在数据丢失风险。另外，云平台对虚拟服务器和虚拟工作站提供快照和备份功能。即使用户误操作和恶意破坏，系统管理员也可以快速回复业务系统的运行。

管理高效

虚拟服务器和虚拟工作站编组管理，批量开关机，让培训系统准备起来非常高效;虚拟服务器和虚拟工作站都是基于模板镜像管理，管理员可以基于模板快速发布新的虚拟机组;
